کفشک تسمه کش اتوماتیک

Description

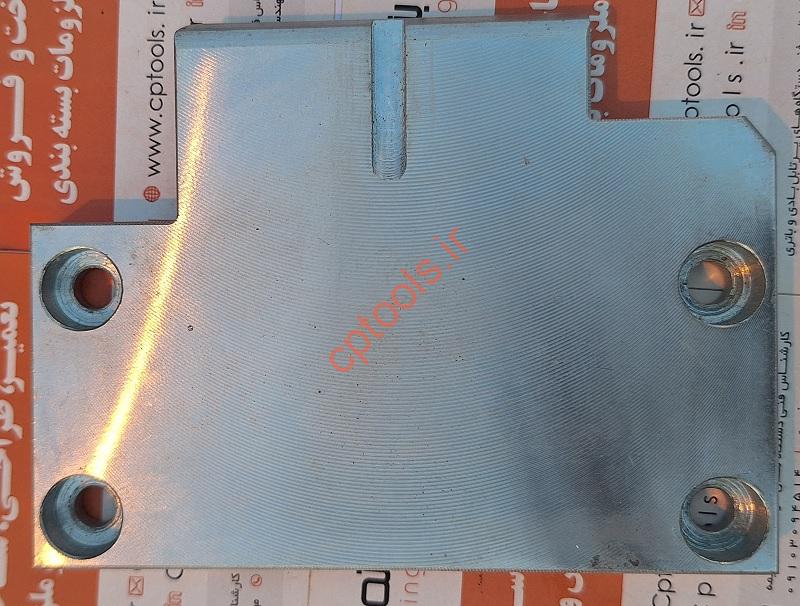

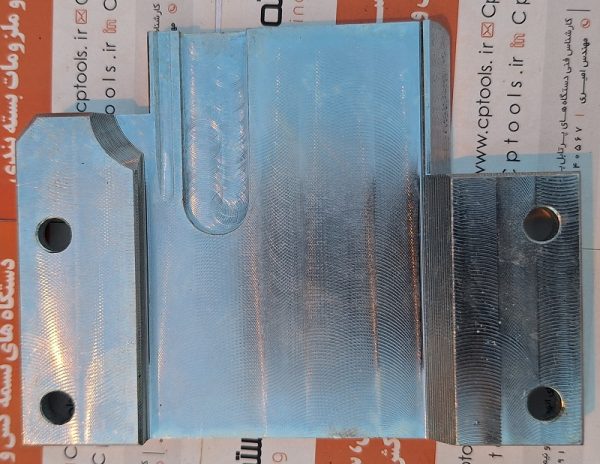

کفشک دستگاه تسمه کش اتوماتیک (Slide Table)

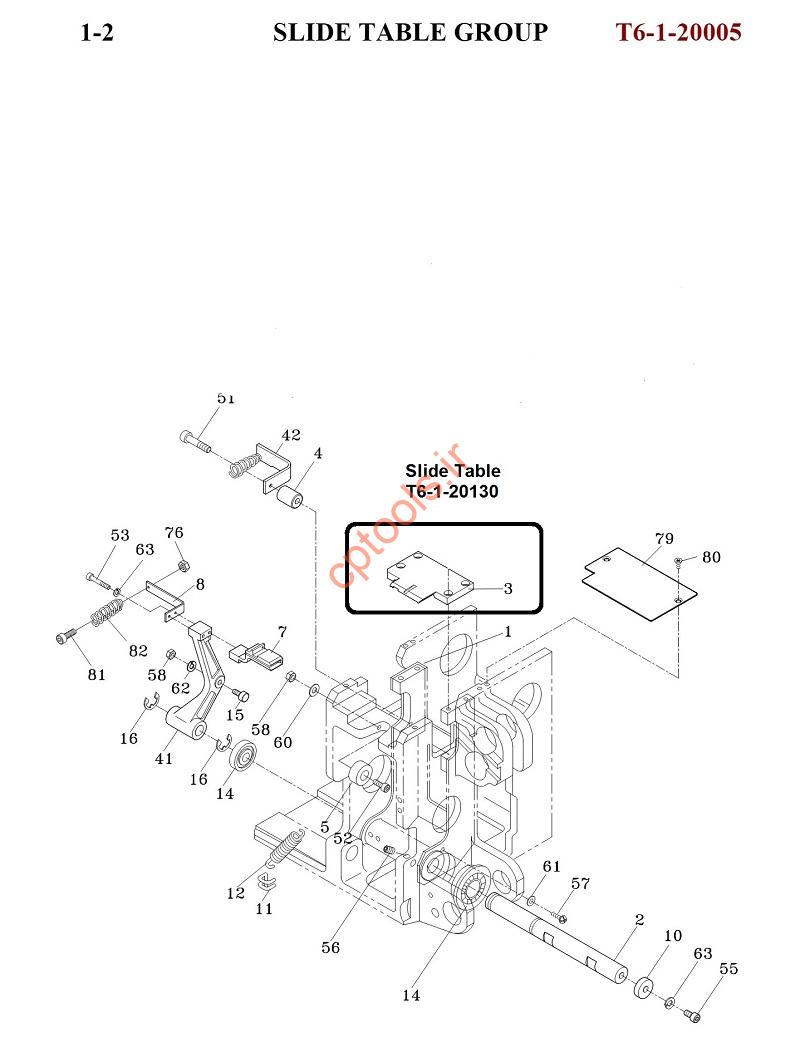

کدهای قطعه:

• T6-1-20130
• CP-1-20130

تعریف

کفشک دستگاه تسمه کش اتوماتیک، که در زبان فنی با نام Slide Table شناخته می‌شود، یکی از اجزای کلیدی این نوع دستگاه‌ها است. این قطعه در ایجاد مسیر دقیق برای تسمه، حفظ عملکرد صحیح سایر اجزا و انجام بسته‌بندی بی‌نقص نقشی غیرقابل انکار دارد. کفشک از موادی بادوام تهیه شده و مقاومت آن در برابر فشار و سایش، باعث افزایش طول عمر دستگاه و حفظ کارایی آن در خطوط بسته‌بندی صنعتی می‌شود.

اهمیت کفشک

کفشک دستگاه تسمه کش به‌دلیل موقعیت خاص و نقش حیاتی که در فرآیند بسته‌بندی ایفا می‌کند، جزو قطعاتی است که اهمیت ویژه‌ای دارد. دلایل اهمیت این قطعه عبارت‌اند از:

1. نقش کلیدی در فرآیند بسته‌بندی: کفشک محل قرارگیری اجزایی نظیر گریپر، پرسبار و فرونت بار است. این اجزا از زیر به کفشک فشار وارد می‌کنند و به کمک آن، تسمه بسته‌بندی را نگه می‌دارند تا فرآیند کشش، برش و آپارات شدن تسمه به‌درستی انجام شود.
2. هدایت تسمه: کفشک تسمه را در مسیر صحیح هدایت می‌کند و از انحراف یا گیر کردن آن در دستگاه جلوگیری می‌کند.
3. حفاظت از سایر اجزا: جلوگیری از تماس مستقیم و آسیب دیدن تسمه با قطعات داخلی دستگاه به عمر مفید سایر قطعات کمک می‌کند.
4. کیفیت بالای بسته‌بندی: با عملکرد صحیح کفشک، مراحل کشش، برش، و جوش خوردن (آپارات) تسمه به بهترین نحو انجام می‌شود و کیفیت بسته‌بندی تضمین می‌گردد.

عملکرد کفشک در دستگاه تسمه کش

محل قرارگیری کفشک در دستگاه تسمه کش اتوماتیک بسیار خاص و تاثیرگذار است. عملکرد آن به این صورت است:

1. فشار اجزای بالا بر کفشک: اجزایی همچون گریپر، پرسبار و فرونت بار که در فرآیند کشش و نگه‌داشتن تسمه دخیل هستند، از زیر به کفشک فشار وارد می‌کنند.
2. آپارات تسمه: تسمه برش داده‌شده و ذوب‌شده توسط المنت حرارتی، توسط پرسبار به کمک کفشک فشار داده می‌شود. این فشار باعث می‌شود دو سر تسمه با هم جوش بخورند (آپارات) و بسته‌بندی به طور کامل انجام شود.
3. حرکت روان تسمه: کفشک با ایجاد مسیر روان برای تسمه، از هرگونه گیر کردن یا کندی در فرآیند جلوگیری می‌کند.

ایرادات رایج

کفشک، با وجود مقاومت بالایی که دارد، ممکن است به دلایل مختلفی دچار مشکل شود. مهم‌ترین ایرادات شامل موارد زیر است:

1. سایش بیش‌ازحد: تماس مکرر و مداوم تسمه (به‌ویژه تسمه‌های بی‌کیفیت) با کفشک می‌تواند به مرور زمان باعث سایش و آسیب‌دیدگی آن شود.
2. شکستگی: فشار بیش‌ازحد یا ضربه ناگهانی می‌تواند منجر به شکستگی کفشک گردد.
3. تغییر شکل: قرار گرفتن در معرض فشار نامتعادل اجزا نظیر گریپر یا پرسبار ممکن است موجب تغییر شکل کفشک و کاهش کارایی آن شود.
4. گیر کردن تسمه: اگر سطح کفشک در اثر استفاده طولانی‌مدت صاف یا خراب شود، می‌تواند باعث گیر کردن یا اصطکاک بیش‌ازحد تسمه شود.

نگهداری و رفع ایرادات

برای جلوگیری از مشکلات فوق و اطمینان از عملکرد صحیح کفشک، می‌توانید اقدامات زیر را انجام دهید:

1. بازرسی‌های منظم: کفشک و اجزای مرتبط (گریپر، پرسبار، و فرونت بار) را به‌صورت دوره‌ای بررسی کنید تا از سلامت آن‌ها اطمینان حاصل شود.
2. تمیز کردن سطح: هرگونه آلودگی، گردوغبار یا ذرات تسمه که روی کفشک تجمع کرده است، به‌طور مرتب تمیز کنید.
3. تعویض به‌موقع: در صورت مشاهده سایش یا خرابی کفشک، فوراً آن را با قطعه‌ای استاندارد و باکیفیت تعویض کنید.
4. تنظیم فشار اجزا: فشار وارد شده توسط گریپر، پرسبار و فرونت بار باید با دقت تنظیم شود تا هیچ‌گونه فشار اضافی روی کفشک وارد نگردد.
5. استفاده از تسمه باکیفیت: تسمه‌های استاندارد و باکیفیت مانع از وارد شدن خرابی زودهنگام به قطعاتی همچون کفشک می‌شوند.

پیشنهاد فنی

پیشنهاد می‌شود هنگام تعویض کفشک، وضعیت سایر قطعات کلیدی نظیر موارد زیر نیز بررسی شود:

• تیغ برش پایینی و تیغ برش بالایی: سلامت و عملکرد درست این تیغه‌ها موجب کاهش فشار و احتمال خرابی کفشک می‌شود.
• گریپر و پرسبار: گیرکردن تسمه یا فشار بیش‌ازحد ممکن است به دلیل خرابی گریپر و پرسبار باشد.
• فنرهای زیر قطعات: اگر فنرهای زیر قطعات نظیر تیغ برش یا گریپر دچار خرابی باشند، ممکن است باعث ایجاد فشار غیرطبیعی یا خرابی کفشک شوند.

برای تهیه این قطعات و بررسی اطلاعات بیشتر، توصیه می‌شود به وب‌سایت CPTOOLS.IR مراجعه نموده و از لینک‌های موجود، قطعات یدکی استاندارد و تایید شده را تهیه کنید.

تیغ برش کوچک تسمه کش اتوماتیک

تیغ برش بالایی دستگاه تسمه کش اتوماتیک (فرونت بار تسمه کش اتوماتیک)

پرسبار تسمه کش اتوماتیک

———————————————————————-

سازگاری با دستگاه‌های مختلف

این قطعه به دلیل طراحی استاندارد و کیفیت بالای ساخت، با دستگاه‌های زیر کاملاً سازگار است:

• Transpak
• Joinpack
• DBA
• سایر برندها و مدل‌های متداول دستگاه تسمه کش اتوماتیک

استفاده از کفشک باکیفیت و استاندارد در این دستگاه‌ها، علاوه بر افزایش کارایی دستگاه، عمر طولانی‌تری نیز برای قطعه فراهم می‌آورد.
